Jak si vyberete správný typ brzdových čelistí, třecí materiál a číslo FMSI pro svůj těžký nákladní vůz nebo vozový park?

Jak fungují bubnové brzdy u těžkých nákladních vozidel

Plně naložený tahač třídy 8 může vážit až 80 000 liber. Přivedení této hmoty k řízenému zastavení při dálniční rychlosti vyžaduje mnohem více než jen brzdový systém osobního automobilu – vyžaduje to přesně navrženou základní brzdovou sestavu a ve středu této sestavy je brzdová čelist.

Těžká nákladní vozidla spoléhají na vzduchem ovládané bubnové brzdové systémy S-cam na většině náprav. Když řidič sešlápne brzdový pedál, stlačený vzduch vstoupí do brzdové komory, zatlačí tlačnou tyč a otáčí seřizovačem vůle. Tato rotace otáčí hřídelem S-vačkového hřídele, který roztahuje brzdové čelisti směrem ven proti vnitřnímu povrchu rotujícího bubnu. Tření přeměňuje kinetickou energii na teplo a vozík zpomaluje.

Brzdová čelist je součást, která nese třecí obložení a přenáší brzdnou sílu přímo na buben. Jeho tvar, konstrukce a materiál obložení určují, jak efektivně a spolehlivě dochází k přenosu energie – při zatížení řízené nápravy 20 000 lb nebo hnané nápravě o hmotnosti 25 000 lb. Výběr nesprávné brzdové čelisti pro danou aplikaci nejen urychluje opotřebení; snižuje brzdnou dráhu a v konečném důsledku i bezpečnost silničního provozu.

Konfigurace brzdových čelistí: přední, zadní a duo-servo

Ne každá brzdová čelist dělá stejnou práci. Mechanické uspořádání bot uvnitř bubnu – nazývané konfigurace – určuje, jak je brzdná síla distribuována a jak bota reaguje na rotaci bubnu.

Přední a zadní (staardní S-cam): Nejběžnější konfigurace na moderních těžkých nákladních vozidlech. Přední botka zabírá jako první a vytváří většinu brzdné síly; vlečená bota stabilizuje cyklus a dokončí zastávku. Toto nastavení poskytuje vyvážené, předvídatelné brzdění na řízených, hnacích a přívěsných nápravách a je standardem pro americké i evropské platformy užitkových vozidel.

Dvojité vedení: Obě čelisti fungují jako přední čelisti při pohybu vpřed a produkují vyšší brzdný moment v tomto směru. Tato konfigurace nabízí silnější brzdný výkon vpřed, ale ve zpětném chodu je o něco slabší. Objevuje se hlavně u starších konstrukcí nebo speciálních aplikací, kde je prioritou maximální dopředné zpomalení.

Duo-servo: Obě boty jsou samonabíjecí — rotace jedné boty mechanicky zesiluje sílu na druhou. Výsledkem je výkonné brzdění v obou směrech, ale za cenu vyššího vývinu tepla a zrychleného opotřebení při velkém zatížení. Konstrukce duo-servo jsou dnes méně běžné a mají tendenci se objevovat v určitých odborných a přívěsných aplikacích.

Pro většinu provozovatelů vozových parků provozujících dálkové nebo regionální trasy je konfigurace přední a zadní S-cam správným výchozím bodem. Odborné aplikace – sklápěče, svozové vozy, stavební stroje – mohou vyžadovat přezkoumání, zda je pro pracovní cyklus vhodná agresivnější konfigurace. Brzdové čelisti amerického standardu pro návěsy a přívěsy jsou navrženy podle standardu předních a zadních S-cam, který dominuje severoamerickému trhu.

Single-Web vs. Double-Web: Výběr správné konstrukce

Fyzická struktura brzdové čelisti – konkrétně její tkanina – určuje, kolik mechanického namáhání může absorbovat, než se ohne, zdeformuje nebo způsobí nerovnoměrný kontakt s obložením.

Jednostranné brzdové čelisti použijte jedno centrální žebro spojující stůl pro boty s kotvou a koncem vačky. Lehčí a snadněji odvádějící teplo jsou standardní volbou pro linkovou dopravu a regionální aplikace, kde je průměr nápravy. Při stálém zatížení fungují spolehlivě a udržují nízkou neodpruženou hmotnost.

Dvojité brzdové čelisti přidat druhé výztužné žebro pro podstatně větší tuhost. Při opakovaném prudkém brzdění – představte si, že naložený přepravník kameniva klesá ze svahu – tužší bota odolává ohýbání, které způsobuje nerovnoměrné opotřebení obložení a předčasné selhání. Kompromisem je přidaná hmotnost a skromné ​​náklady.

Nejspolehlivějším způsobem, jak přizpůsobit konstrukci boty aplikaci, je celková hmotnost na nápravu (GAWR):

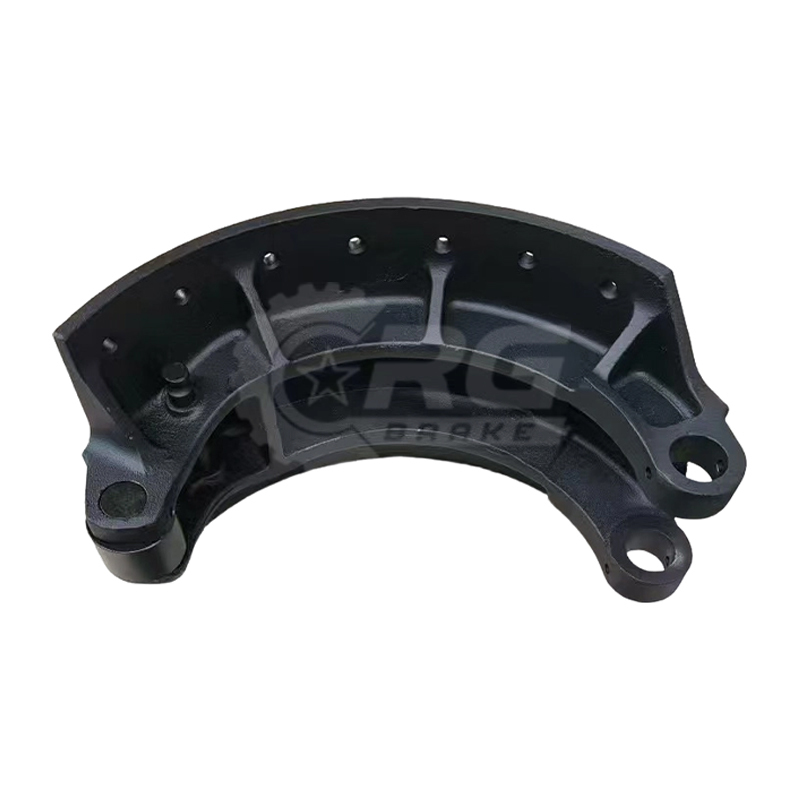

Když je vozový park provozován se smíšeným nákladem, specifikujte botu pro nejtěžší trvalou zátěž, se kterou se nákladní automobil pravidelně setkává. Nedostatečná specifikace způsobuje ohýbání a předčasné opotřebení; překročení specifikace na lehké nápravě zvyšuje hluk, opotřebení bubnu a tvrdost brzd. Odlévané brzdové čelisti pro těžké komerční nápravy nabízejí alternativní konstrukční cestu – litinové stoly poskytují výjimečnou tuhost pro prostředí s vysokým GAWR náročným provozem, kde lisované ocelové boty nestačí.

Možnosti uchycení třecího materiálu a obložení

Třecí obložení je místo, kde skutečně dochází k brzdění. Jeho materiálové složení a způsob, jakým je připevněn ke stolu pro boty, mají přímý dopad na brzdný výkon, životnost a provozní náklady.

Polokovové obložení jsou průmyslovým standardem pro těžké aplikace vzduchových brzd. Směs kovových vláken, pryskyřic a plniv poskytuje konzistentní tření v širokém teplotním rozsahu, díky čemuž jsou tato obložení vhodná pro regionální a dálkové provozy. Efektivně zvládají teplo a vydrží dobře za normálních podmínek, ačkoli mohou generovat více hluku a opotřebení bubnu než měkčí směsi.

Vysoce kovové podšívky obsahují vyšší procento kovového obsahu speciálně pro odolnost proti vyblednutí při extrémních teplotách. Stavební vozidla, svozové vozy a operace v horském terénu vytvářejí brzdné teplo, které převyšuje to, co spolehlivě zvládá standardní polokovové obložení. Vysoce metalické směsi udržují v těchto podmínkách třecí stabilitu na úkor pevnějšího pocitu z pedálu a rychlejšího opotřebení bubnu.

Nízkokovové / bezazbestové (NAO) obložení používejte syntetická vlákna a minerální plniva s minimálním obsahem kovů. Jsou tišší a šetrnější k bubnům a vyhovují lehčím komerčním aplikacím, kde brzdné teploty zůstávají mírné. Jsou zřídka tou správnou volbou pro provoz vzduchových brzd třídy 8 při trvalém velkém zatížení.

Třecí výkon je dále klasifikován podle třecího kódu SAE J866 – dvoupísmenné hodnocení (jako FF nebo GG) popisující chování obložení při nízkých i vysokých provozních teplotách. První písmeno vyjadřuje výkon při nižších teplotách; druhý odráží stabilitu při vysokých teplotách. Pro standardní aplikace těžkých nákladních vozidel poskytuje obložení třídy FF správnou rovnováhu točivého momentu a odolnosti proti vyblednutí. Aplikace pro náročné použití mohou vyžadovat směs třídy GG. Možnosti brzdového obložení pro bubnové brzdové systémy jsou k dispozici samostatně pro operátory, kteří si sami upravují boty sami.

Při uchycení obložení je výběr mezi nýtovaný and spojený konstrukce. Nýtované boty používají kovové spojovací prvky, takže kontrola opotřebení je jednoduchá – jakmile se hlavy nýtů přiblíží k povrchu obložení, je nutná výměna. Lepené boty používají vysokoteplotní lepidla k dosažení úplného spojení, což snižuje hluk a nepravidelnosti opotřebení. Pro operátory, kteří preferují řešení připravené k instalaci, předobložené brzdové čelisti s již připevněným třecím materiálem zcela eliminovat krok vystýlání a kompletní sady obložených brzdových čelistí s hardwarem včetně pružin, čepů a držáků pro kompletní servis náprav v jedné objednávce.

FMSI čísla a křížové odkazy: Nalezení správného přizpůsobení

Každá geometrie brzdových čelistí je standardizována prostřednictvím čísla FMSI – univerzálního identifikačního kódu vytvořeného institutem Friction Materials Standards Institute. Číslo FMSI odpovídá konkrétnímu tvaru boty, geometrii vačky a aplikaci, což z něj dělá nejspolehlivější způsob, jak potvrdit správné nasazení bez ohledu na to, kdo botu vyrobil.

Běžná čísla FMSI na severoamerickém trhu s těžkým provozem zahrnují:

• 4707Q — 16,5" × 7" botka, široce používaná na hnacích a přívěsných nápravách ve většině aplikací třídy 8
• 4515Q — 16,5" × 5" patka, běžná u řízených náprav a lehčích konfigurací hnacích náprav
• 4709ES2 — navrženo pro specifické brzdové sestavy vačkového typu v těžkém provozu
• CA33 — speciální obuv pro konkrétní komerční konfigurace náprav

Číslo FMSI je obvykle vyraženo na samotné botě a vytištěno na štítku obalu. Při křížových odkazech mezi OEM díly a dodavateli aftermarketu potvrzení čísla FMSI zajišťuje, že náhradní botka odpovídá geometrii a vybavení originálu – bez ohledu na značku.

Evropská užitková vozidla používají odlišnou sadu referenčních čísel vázaných na výrobce náprav, jako jsou BPW a SAF. Společné evropské reference zahrnují BPW180 (05.091.46.17.0) a BPW200 (05.091.27.83.0), což odpovídá nápravovým sestavám BPW široce používaným na evropských návěsech a nápravách nákladních automobilů. Evropské brzdové čelisti pro nápravové systémy BPW a SAF vyžadují přesné shody s těmito OEM referencemi, protože evropská geometrie bot se nezaměňuje s díly s americkým číslem FMSI.

Praktické pravidlo: vždy ověřte montáž pomocí čísla FMSI a velikosti bubnu (průměr × šířka). Dvě boty s různými čísly FMSI mohou mít podobné rozměry, ale liší se geometrií vačkového nebo kotevního konce – nesoulad, který nebude zřejmý až do instalace.

Normy, které by měl znát každý správce vozového parku

Výběr brzdových čelistí v Severní Americe funguje v rámci definovaného regulačního rámce. Federální bezpečnostní standard motorových vozidel č. 121 (FMVSS 121) upravuje výkon vzduchového brzdového systému pro nákladní vozidla, autobusy a přívěsy s GVWR přesahující 10 000 liber. Podle této normy musí většina naložených těžkých nákladních tahačů dosáhnout úplného zastavení z rychlosti 60 mph do 250 stop. Traktory pro těžký provoz jsou povoleny 310 stop.

Tyto požadavky na brzdnou dráhu určují minimální výkon pro celý brzdový systém – včetně čelistí. Brzdová čelist, která nedosahuje svého tření za tepla nebo se opotřebovává nerovnoměrně v důsledku konstrukčního nesouladu, může během silniční kontroly nebo analýzy po nehodě tlačit vozidlo mimo vyhovění. Brzdové čelisti vyhovující DOT jsou navrženy a testovány tak, aby podporovaly výkon FMVSS 121 v celém rozsahu jmenovitého zatížení vozidla.

Kromě federálních norem v USA by kupující odebírající zdroje pro exportní trhy měli potvrdit, že brzdové čelisti mají příslušné mezinárodní certifikace. Pro komponenty prodávané na evropské trhy je vyžadována značka E (certifikace ECE); signalizuje, že třecí materiál a konstrukce boty byly nezávisle testovány podle výkonnostních kritérií ECE R90. Získávání zdrojů od výrobce schopného dodávat boty vyhovující americké normě DOT i boty evropské normy s certifikací E-mark zjednodušuje zadávání zakázek pro globálně působící flotily a distributory.

Proč brzdové čelisti Source od specializovaného výrobce

Brzdové čelisti jsou komponenty kritické z hlediska bezpečnosti. Rozdíl mezi dodavatelem, který rozumí třecímu inženýrství, a dodavatelem, který zachází s botami jako s komoditními ocelovými výlisky, se projevuje v terénu – nerovnoměrným opotřebením, předčasným oddělením obložení nebo nekonzistentním brzdným výkonem při zatížení.

Specializovaný výrobce brzdových čelistí nabízí oproti distributorovi obecných dílů několik výrazných výhod. Přímé tovární dodávky eliminuje zprostředkovatelské přirážky a poskytuje kupujícím sledovatelnost až k výrobnímu zdroji – důležité, když je vyžadována kvalitní dokumentace pro záznamy o údržbě vozového parku nebo regulační audity. Inženýrské schopnosti na úrovni OEM znamená, že výrobce může vyrábět boty podle zákazníkem specifikovaných rozměrů, třecích hodnot a konfigurací obložení, spíše než nutit kupující přizpůsobovat se pevnému katalogu.

Důležitá je také hloubka pokrytí. Severoamerické flotily běží na americké standardní geometrii FMSI; Evropské a mezinárodně pocházející přívěsy jezdí na BPW, SAF a dalších evropských nápravových platformách. Dodavatel s oběma produktovými řadami ve výrobě – nejen uvedený – může obsluhovat smíšený vozový park z jednoho zdroje, což snižuje složitost dodavatele a zlepšuje dostupnost dílů.

Společnost CRG, provozovaná společností Zhejiang Courage Auto Parts Co., Ltd., vyrábí brzdové čelisti, lité brzdové čelisti, brzdová obložení a sestavy obložení pro těžká užitková vozidla napříč americkými i evropskými normami náprav. Výroba je podporována pokročilými výrobními linkami s nástroji třídy OEM a produkty jsou k dispozici pro partnerství OEM a vlastní specifikace. Pro týmy nákupu, které vyhodnocují konsolidaci dodavatelů nebo nové vztahy se zdroji, poskytuje přímé dotazování továrny nejjasnější představu o dodacích lhůtách, minimálním množství objednávek a dostupné certifikační dokumentaci.
