Co byste měli vědět o obložených brzdových čelistech s hardwarovými sadami, než si koupíte nákladní automobil nebo přívěs?

Co je součástí obložených brzdových čelistí s hardwarovou sadou

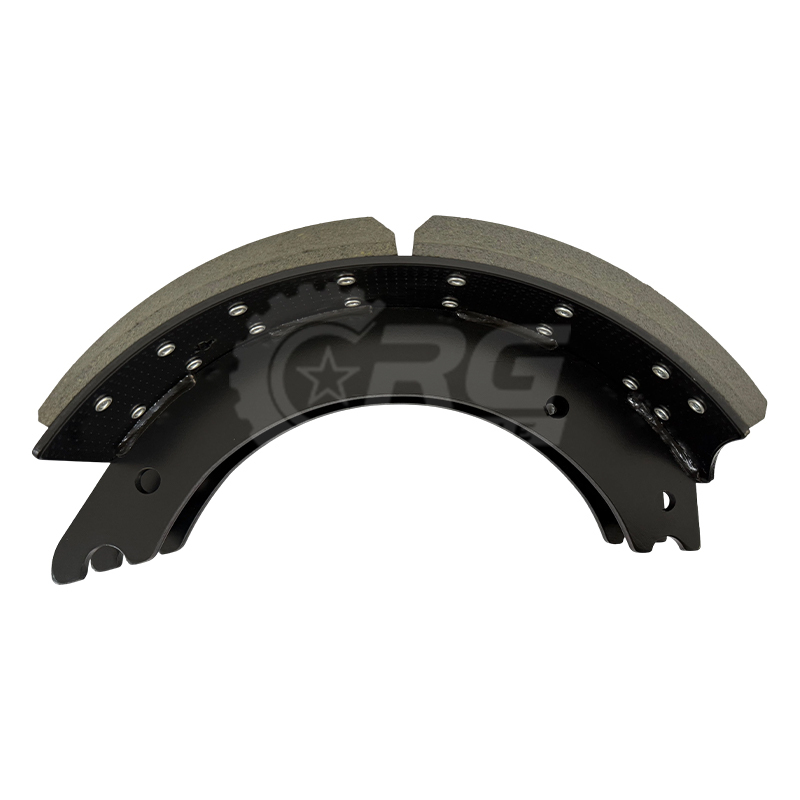

A lined brake shoe with a hardware kit obsahuje vše, co technik potřebuje k dokončení servisu bubnových brzd, v jediném balíčku – žádné hledání samostatných pružin nebo čepů. Sada se dodává se dvěma předem vyloženými brzdovými čelistmi (obložení již přinýtované k pásu) a se sadou přizpůsobeného hardwaru dimenzovaného pro konkrétní konfiguraci čelistí a nápravy.

The hardware set typically includes:

• Anchor pin and mild steel bushings
• Retainer spring and heavy-duty return springs
• Vroubkovaný váleček a držák válečku
• Jakýkoli hardware na straně vačky specifický pro typ brzdy (Q Plus, ES, standardní)

Protože je obložení již připevněno, vynecháte časově náročný krok přenášení starého obložení nebo získávání samostatné vazby. U vozových parků provozujících více nápravových služeb za den tento přístup s jediným SKU zkracuje pracovní dobu i riziko nesprávných součástí.

Key Specs to Check Before You Order

Objednání nesprávné sady je nejčastější – a nejvíce se vyvarovatelnou – chybou při provozu bubnových brzd. Three numbers drive the decision:

1. Průměr a šířka brzdy — Většina aplikací pro těžká nákladní vozidla používá konfigurace 15" × 4" nebo 16,5" × 7". Před čímkoli jiným ověřte průměr bubnu.
2. Hmotnost na nápravu — Sady jsou dimenzovány podle nosnosti obložení, nejčastěji 20 000 lb nebo 23 000 lb. Míchání hodnot napříč sadou náprav vytváří nerovnoměrné opotřebení a nevyváženou brzdnou sílu.
3. číslo FMSI — Číslo institutu pro standardy třecích materiálů jednoznačně identifikuje geometrii boty. Před zadáním objednávky porovnejte své číslo originálního dílu s číslem FMSI, zejména pokud pracujete s více OEM vybavením na stejném vozidle.

Kromě geometrie věnujte pozornost označení typu brzdy. Konfigurace Q Plus, ES (standardní Eaton) a standardní konfigurace vaček používají různé hardwarové sady – samotné boty mohou na polici vypadat podobně, ale nebudou správně nainstalovány, pokud hardware neodpovídá geometrii pavouka a vačky v dané poloze nápravy.

Kompatibilita typu brzd: Q Plus, ES a Standardní

Heavy-duty drum brakes are not universal. Každá ze tří nejběžnějších konfigurací v severoamerické nákladní dopravě vyžaduje specifické párování obuvi a hardwaru.

Sady řízených náprav procházejí další kontrolou. Řídicí brzdy musí dodávat konzistentní, předvídatelnou sílu bez tahu – takže směs obložení, tloušťka tkaniny čelistí a tuhost hardwarové pružiny by všechny měly splňovat OE specifikaci pro danou nápravu, nikoli pouze generický ekvivalent „padne většině“.

Proč na kvalitě hardwaru záleží stejně jako na podšívce

Čerstvé obložení na opotřebovaném hardwaru je brzdou, která selže v předstihu. Hardware se degraduje jinak než obložení – pružiny ztrácejí napětí, válečky vytvářejí plochá místa a pouzdra se opotřebovávají oválně – ale technici často přehlížejí hardware, protože není viditelně rýhovaný nebo prasklý jako obložení.

Rozdíl mezi ekonomickými a prémiovými hardwarovými sadami se projevuje na několika konkrétních místech:

• Vratné pružiny — Vysoce odolné pružiny s 1 milionem cyklů udržují správné zatažení boty po celou dobu životnosti podšívky. Rozpočtové pružiny se mohou unavit dříve, než obložení dosáhne limitů opotřebení, což způsobí odpor, nahromadění tepla a předčasné selhání.
• Válečky — Tepelně zpracované válečky potažené zinkem a chromátem odolávají korozi ve vlhkém prostředí a v prostředí posypaných solí. Holé ocelové válečky se prohýbají a zadírají, váznou činnost vačky a způsobují slábnutí brzd.
• Pouzdra — Nerezová ocel nebo tlustá pouzdra drží vyrovnání kotevních kolíků pod zatížením. Pouzdra z měkké oceli se rychle opotřebovávají, což umožňuje pohyb boty, který urychluje nerovnoměrné opotřebení obložení.

Pro vozové parky provozované na vozovkách s vysokou vlhkostí nebo v zimních podmínkách nepředstavují pružiny s práškovým nástřikem a korozivzdorný hardware prvotřídní upgrade – jsou základní linií pro dosažení očekávaných servisních intervalů.

OEM křížové reference a ověření montáže

Většina sad bot s podšívkou je navržena tak, aby nahradila originální díly Meritor, Eaton/Dana, Rockwell, Dayton a Spicer. Jedno modelové číslo sady často pokrývá řadu originálních součástí – například přední sada 15" × 4" typu ES může nahradit čísla dílů Eaton, Meritor a Spicer současně.

Pro potvrzení montáže před instalací použijte tyto referenční body:

• Číslo dílu výrobce OE (vyraženo na webu původní obuvi)
• Označení FMSI (najdete v návodu k originálním dílům nebo na originálním balení)
• Výrobce a model nápravy (zejména pro rozlišení řízené a hnací nápravy)
• Rozměry brzdové páky a vačkové trubky, pokud jsou k dispozici

Poprodejní sady obložených bot vyrobené podle rozměrových standardů OE – stejná tloušťka pásu, stejný vzor nýtů, stejná třída směsi obložení – se instalují bez úprav a poskytují ekvivalentní brzdný výkon. Ověřte počet otvorů pro nýt a velikost nýtu pokud vyměňujete částečně opotřebenou botu, abyste zajistili, že sedlo nýtů bude v rovině, spíše než aby se pyšnilo povrchem obložení, což může buben okamžitě poškrábat.

Kontrolní seznam instalace pro čistou a dlouhotrvající práci brzd

Dokonce i vysoce kvalitní lemovaná sada bot nedosahuje výkonu, pokud okolní hardware a buben nejsou řešeny ve stejném servisním intervalu. Než budou nové boty pokračovat:

1. Změřte průměr bubnu podle maximální specifikace pro vyřazení – většina 15" bubnů je odsouzena na 15,090" a 16,5" bubny na 16,620". Buben na nebo po vyřazené specifikaci neudrží seřízení brzd a způsobí zrychlené opotřebení obložení.
2. Zkontrolujte, zda není opotřebený nebo prodloužený vývrt brzdové páky a kotevního čepu. Vyměňte pavouk, pokud pohyb kotevního kolíku překročí 0,010" vůle.
3. Před vložením nových válečků vyčistěte vrtání vačky a naneste vysokoteplotní brzdové mazivo na trubku vačky – suchý kontakt vačky je hlavní příčinou hluku brzd a nerovnoměrného kontaktu s obložením.
4. Utáhněte veškerý montážní hardware podle specifikace. Uvolněný pavouk se při brzdění posunuje a vyvolává stejné příznaky jako opotřebované boty: tah a předčasné opotřebení.
5. Upravte seřizovač vůle, abyste po instalaci dosáhli správného zdvihu tlačné tyče. Automatické nastavovače vůle by měly být ověřeny, nepředpokládá se, že se po výměně boty samy správně nastaví.

Kompletní sada – boty s podšívkou plus odpovídající hardware – eliminuje nejistotu opětovného použití součástí s neznámou únavou. Zejména u řízených náprav a vysoce používaných hnacích náprav je každý servisní cyklus nejjistějším způsobem, jak dosáhnout konzistentní brzdné dráhy a projít kontrolami silničních brzd, začít s novým hardwarem.

Výběr mezi novými a repasovanými sadami bot s podšívkou

Renovované sady bot s podšívkou používají repasovanou síť bot s novou podšívkou nanýtovanou na místě, zatímco nové sady používají čerstvě vyraženou síť. Obě kategorie jsou k dispozici ve většině konfigurací brzd a cenový rozdíl je značný – sady pro opravy obvykle běží o 20–40 % méně než nové ekvivalenty.

Reman je správná volba, když je zachována geometrie pásu boty a zařízení pro renovaci používá stejnou třídu třecích směsí jako OE specifikace. Hledejte sady, které jasně udávají třídu materiálu obložení (třída R, prémiový, s vysokou hustotou) a potvrzují specifikace povlaku bot – holé ocelové pásy v opravované sadě korodují rychleji a mohou vzniknout trhliny způsobené pnutím, které by nový pás nedělal.

Nové sady mají smysl pro řízené nápravy, vozové parky s vysokým kilometrovým nájezdem, které nahrazují brzdy v pevném intervalu, a pro všechny aplikace, kde se také vyměňuje buben a hardware. Přírůstkové náklady na novou botku jsou v poměru k celkové servisní práci malé a z analýzy budoucího selhání se odstraní jedna proměnná, pokud se během příští kontroly objeví stížnost na brzdy.
